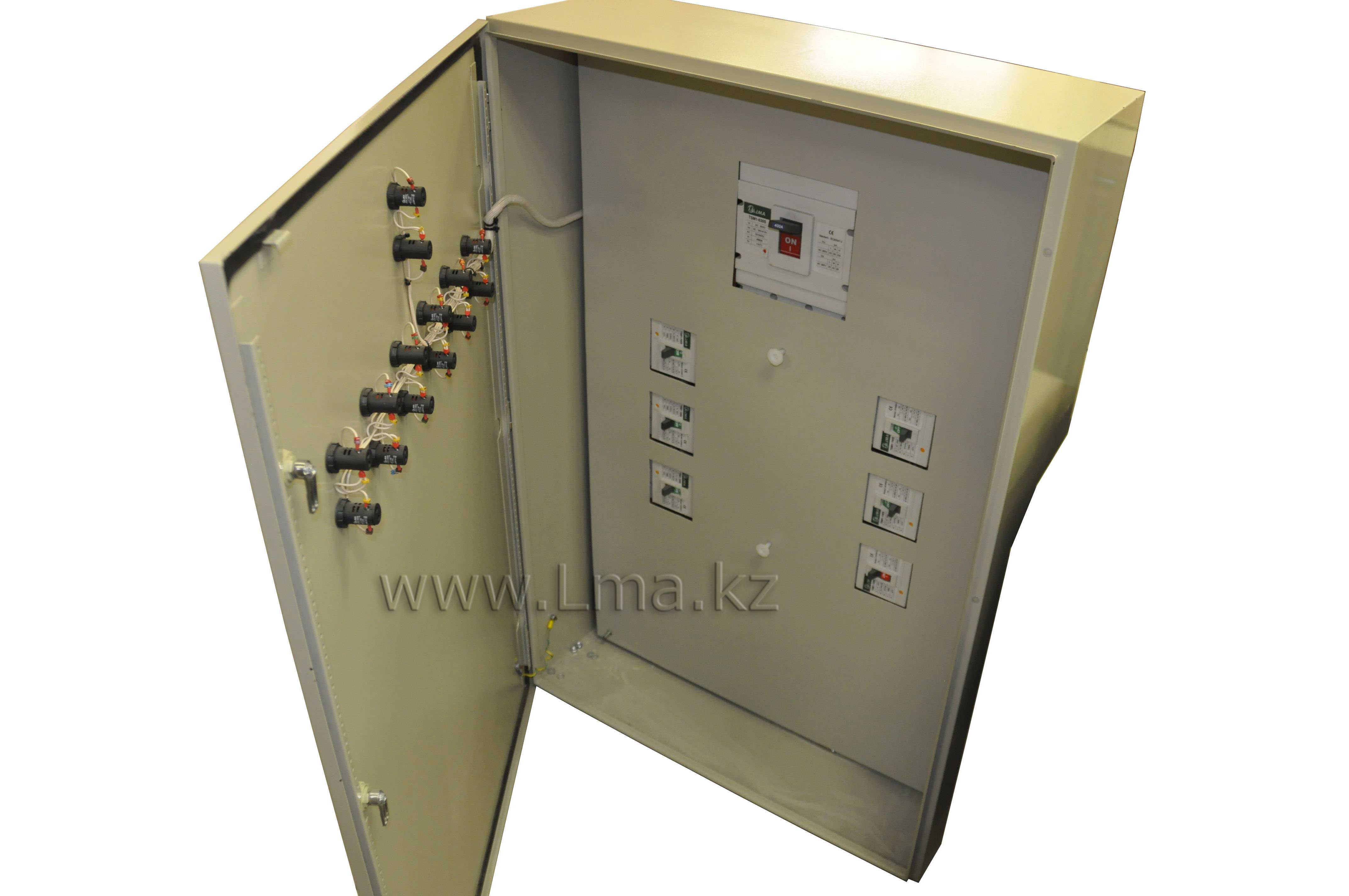

Щиты распределительные ПР

Основное

Назначение:

 Пункты (щиты) распределительные предназначены для распределения электрической энергии и защиты электрических установок при перегрузках и коротких замыканиях, а также нечастых включений и отключений электрических цепей и пусков асинхронных двигателей.

Применяются во всех областях народного хозяйства. Изготавливаются напольного и навесного исполнения типов ПР11, 11М, 22, 24, 85, 87 всех модификаций, так же по нетиповым схемам и по заявкам заказчика.



ТОО L-Market Asia является ведущим поставщиком распределительных щитов в Алматы и в других регионах Казахстана. Продукцию компании можно купить в офисе расположенном в Алматы, а также заказать доставку по всему Казахстану.

Добавить в избранное

Технические характеристики

  • Номинальное напряжение — до 660V



  • Номинальный ток — до 630A



  • Частота — 50 Hz



  • Степень защиты —­ IP21, IP54 (ГОСТ 14254-96)







Структура условного обозначения:






ПР11-XXXX-X-XX





Пункт распределительный



ПР11-XXXX-X-XX





Номер серии шкафов

ПР11-XXXX-X-XX



Вид установки



1 — утопленное



3 — навесное



7 — напольное





ПР11-XXXX-X-XX





Номер схемы

ПР11-XXXX-X-XX



Степень защиты по ГОСТ 14255-96



21 — IР21



54 — IР54





ПР11-XXXX-X-XX




Климатическое исполнение и категория размещения по ГОСТ



15150-69





ПР 8ХХХ-ХХХХ-Х-XX




Пункт распределительный



ПР 8ХХХ-ХХХХ-Х-XX




Класс низковольтного распределительного устройства ввода



и распределения электроэнергии



ПР 8ХХХ-ХХХХ-Х-XX



Назначение изделия:



5 - распределение электроэнергии с применением



автоматических



выключателей переменного тока



8 - НКУ ввода





ПР 8ХХХ-ХХХХ-Х-XX




Порядковый номер в данной серии (01, 03, 04)

ПР 8ХХХ-ХХХХ-Х-XX



Конструктивное исполнение:



1 - навесное



2 - напольное



3 - утопленное (встроенное в нишу)





ПР 8ХХХ-ХХХХ-Х-XX




Исполнение по схеме

ПР 8ХХХ-ХХХХ-Х-XX



Обозначение степени защиты и обозначение ввода кабеля:



1 - IP21, ввод сверху



2 - IP54, ввод сверху (только для щитов навесного



и напольного исполнения)



3 - IP21, ввод снизу



4 - IP54, ввод снизу (только для щитов навесного



и напольного исполнения)







ПР 8ХХХ-ХХХХ-Х-XX




Климатическое исполнение по ГОСТ 15150-69

Преимущества

Условия эксплуатации

Габаритные размеры

Технические характеристики и габаритные размеры

Схема подключения

Схема крепления

Ассортимент
